Une solution open-source pour
l’ingénierie des systèmes basée sur les modèles
(Model-Based Systems Engineering - MBSE)

Eclipse Capella™ est à la fois un outil et une méthode de MBSE
pour concevoir au mieux vos architectures système.

Complet et extensible, Capella est déployé industriellement dans de nombreux contextes.

Ressources en Français

Capella, votre outil logiciel pour le MBSE

Développée conjointement avec la méthode Arcadia, le logiciel Capella offre aux architectes systèmes, logiciels et hardware
un guide méthodologique et des fonctionnalités intuitives de visualisation et d’édition de modèles

Capella est un logiciel open-source MBSE qui intègre la méthode Arcadia.

Cet outil de modélisation propose des types de diagrammes très variés, structurés selon les cinq perspectives d’ingénierie définies par Arcadia.

Capella dispose de fonctionnalités spécifiques pour faciliter l’application de la méthode Arcadia, dont notamment l’explorateur méthodologique ainsi que de nombreuses aides à la modélisation et à la conception. Il facilite ainsi le travail quotidien des architectes systèmes, permettant de se consacrer à leurs tâches d’ingénierie système plutôt qu’à la manipulation des modèles.

Fonctionnalités (en anglais)

Capella, une solution pour implémenter le MBSE
Capella - Case Studies

Capella a été conçu pour correspondre aux pratiques et problèmes actuels des ingénieurs systèmes et pour être simple et rapide à prendre en main grâce au domaine d’application bien délimité d'Arcadia.

Capella est utilisé par des centaines d’équipes d’ingénierie dans le monde entier et dans divers secteurs industriels (aérospatiale, défense, énergie, transports, santé, télécommunication etc).

Il bénéficie également d’un écosystème d’experts et de fournisseurs de technologies qui proposent des prestations de support, d’intégration ou encore des add-ons.

Add-ons (en anglais)

Laissez-vous guider par Arcadia

Un guide méthodologique pour le MBSE, complet et supporté par un logiciel

Arcadia est une méthode MBSE pour la définition, l’analyse, la conception et la validation des architectures systèmes, hardware et/ou logicielles.

Inspirée des concepts SysML, elle a été développée et éprouvée par le groupe Thales entre 2005 et 2010, au cours d’un processus itératif et avec la participation d’architectes opérant dans tous les domaines d’activités de la société Thales sur la planète.

Conçue pour s’adapter aux pratiques et besoins actuels des professionnels de l’ingénierie systèmes, Arcadia se concentre sur la définition, l’évaluation et l’exploitation collaboratives des architectures système.

Méthode Arcadia - Triptique

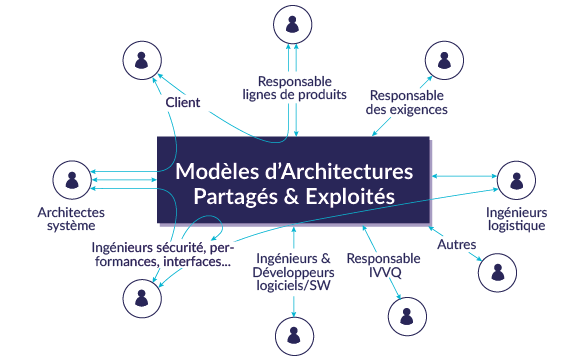

Arcadia - Aperçu

Ses objectifs principaux sont :

  • Une meilleure compréhension des besoins du client.
  • Une meilleure définition et partage des solutions entre les différents acteurs.
  • Le dérisquage de l’ingénierie des systèmes, sous-systèmes, logiciels et hardwares.
  • La bonne préparation de la sous-traitance.
  • Une évaluation et une justification précoces de la conception architecturale du système au regard des différentes ingénieries de spécialité.
  • La préparation et la maîtrise des activités de Vérification & Validation.

Aperçu

La méthode Arcadia se concentre dans un premier temps sur la capture du modèle des besoins, puis sur la capture du modèle de la solution.

Ces deux focus se déclinent ensuite en cinq perspectives d’ingénierie :

  • Définition du problème : analyse des besoins opérationnels du client.
  • Formalisation des exigences du système : analyse des besoins du système.
  • Développement de l’architecture du système : architecture logique.
  • Définition de l’architecture de la solution : architecture physique.
  • Définition d’une stratégie de fabrication : contrats de développement et IVVQ.

La méthode (en anglais)

Arcadia - Phases

Qu’est-ce que le MBSE
(Model-Based Systems Engineering –
Ingénierie des Systèmes Basée sur les Modèles)?

Une approche MBSE se caractérise par l’utilisation d’un langage numérique formel pour spécifier, concevoir et vérifier un système

Dans tous les secteurs industriels (énergie, aérospatiale, transports, santé), les clients exigent de nouveaux produits de plus en plus complexes et intégrés. Ces produits doivent devenir à la fois plus sûrs, intelligents, écologiques et connectés, tout en conservant un coût raisonnable.

Les systèmes deviennent ainsi de plus en plus complexes, et incluent un nombre croissant de composants et de disciplines techniques. Dans ces conditions, maintenir une définition complète et cohérente du système peut devenir une tâche extrêmement difficile, notamment via une approche documentaire classique, où le système est décrit par un ensemble hétérogène de fichiers utilisant souvent les formats de type Office.

En passant d’une approche d’ingénierie des systèmes orientée documents à une description cohérente et intégrée des données du système dans son ensemble, les architectes systèmes peuvent dépasser ces limitations.

L’approche MBSE s’appuie sur un langage numérique formalisé qui permet aux ingénieurs systèmes de visualiser l’architecture de leurs produits et systèmes, et assure traçabilité et cohérence. Toute incompatibilité entre composants et interfaces sera ainsi détectée rapidement, les incohérences en seront réduites et l’assemblage facilité.

Un logiciel MBSE permet de numériser ces modèles pour les intégrer dans une continuité numérique (digital thread), ainsi qu’à automatiser de nombreuses tâches.

Eclipse Capella™ est un outil logiciel qui prend en charge ces concepts en appliquant Arcadia, une méthode MBSE largement éprouvée.

Capella MBSE - Ingénierie système basée sur les modèles



Commencer

Comment installer et démarrer avec Eclipse Capella

Innover avec Capella - Tony Komar (Siemens)

Innover avec Capella

Un cours d’introduction à Capella et au MBSE,
en 41 vidéos en anglais.
Par Tony Komar (Siemens)

Chaîne YouTube

Capella MBSE - Tutorial Catapulte

Tutoriel : Catapulte miniature

Un exemple simple en anglais
pour comprendre l’utilisation de Capella.
Par Ugur Arikan et Peter Jackson (Singapore University of Technology and Design)

Article
